產品型號

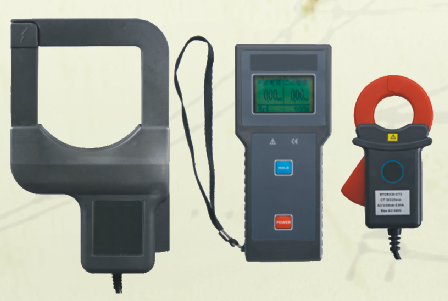

RHB-1低壓電流互感器變比測試儀

RHB-2低壓電流互感器變比測試儀

概述

在線測試380V/220V配電系統中電流互感器、變壓器一二次回路的漏電流、電流、變比、比差、角差、相別、極性。

功能特點

電流鉗采用磁屏蔽及CT數字集成技術，抗干擾強，精度高，測試穩定

數據保持功能。數據存儲功能

技術參數

鉗口尺寸

一次電流鉗：35X40mm；二次電流鉗：25X30mm

一次電流鉗：80mm×80mm；二次電流鉗：25X30mm

儀表尺寸

主機：75mm×170mm×30mm

一次電流鉗：122×70×33mm

二次電流鉗：115×70×33mm

主機：75mm×170mm×30mm

一次電流鉗： 40mm×138mm×20mm

二次電流鉗： 115×70×33mm

儀表質量

620g

1200g

變    比

1：2百萬（2.0K6）

1：1千萬（1.0K7）

測量范圍

一次鉗：0.00mA～500A；二次鉗：0.00mA～5A

一次鉗：0.00mA～1000A；二次鉗：0.00mA～10A

分 辨 力

0.01mA

一次回路測試精度

±2%±3dgt  （23℃±3℃，70%RH以下）

二次回路測試精度

±1%±3dgt  （23℃±3℃，70%RH以下）

電    源

DC6V 堿性干電池LR03（1.5V AAA×4）

采樣速率

2次/秒

LCD尺寸

顯示域：44mm×27mm

數據存儲

3000組，按HOLD鍵保持?jǐn)?shù)據并自動編號存儲（掉電或更換電池不會丟失數據）

數據保持

按HOLD鍵保持?jǐn)?shù)據，HOLD符號顯示，再按HOLD鍵取消保持

數據查閱

按HOLD鍵+POWER鍵可以進入數據查閱模式

溢出顯示

超量程溢出功能：“OL A”符號顯示

自動關機

開機約15分鐘后，儀表自動關機，以降低電池消耗

電池電壓

當電池電壓低于4.8V時，電池電壓低符號顯示，提醒更換電池

電流鉗引線長度

標準2米（可以根據現場距離加長，實現0～50米遠距離在線監控）

線路電壓

AC 600V以下線路測試

換    檔

全自動換檔

隨機附件

主機：1件；一次電流鉗：1件；二次電流鉗1件；電池LR03：4件；儀表包：1件
