RHQ-5B

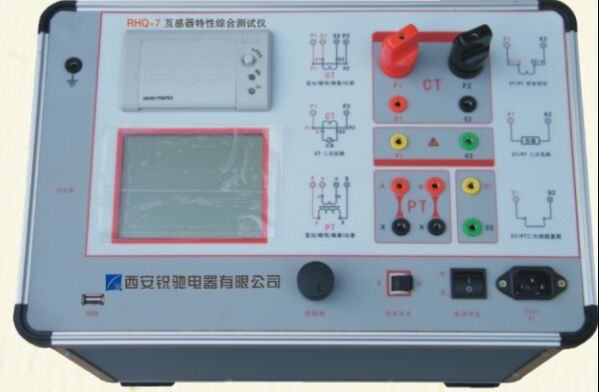

RHQ-7

RHQ-7B

功能特點

輸出電壓：0～1000V0～600A

單機輸出電壓0-2500V，電流0-600A.

滿足 GB1207、GB1208等規程要求

無需外接其它輔助設備，單機即可完成所有檢測項目

自帶微型快速打印機、可直接現場打印測試結果.

采用智能控制器，操作簡單

大屏幕液晶，圖形化顯示接口

按規程自動給出CT/PT（勵磁）拐點值

自動給出5%和10%誤差曲線

可保存3000組測試資料，掉電后不丟失.

支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.

小巧輕便≤22Kg，非常利于現場測試

測試功能

CT（保護類、計量類）

伏安特性（勵磁特性）曲線、自動給出拐點值、自動給出5%和10%的誤差曲線、交流耐壓、測試鐵心自動退磁

變比測量

同時檢測3組變比測量

支持六組變比同時測量

比差測量、角差測量、極性判斷

一次通流測試（二次回路通道檢查）

二次實際負荷測量范圍：5～300VA；精度：≤0.5%

二次實際負荷測量范圍：5～1000VA；精度：≤0.5%

二次繞組測試：0.1～300Ω，精度≤≤0.5%（0.2%*讀數+0.3%*量程）

PT

伏安特性（勵磁特性）曲線、自動給出拐點值、變比測量、極性判斷、比差測量、相位（角差）測量、交流耐壓測試、二次負荷測試、二次繞組測試、鐵心退磁

技術參數

工作電源：AC220V±10% 、50Hz

輸出電壓：0～1000V（0-20A）

輸出電壓：0～2500Vrms， 5Arms（20A峰值）

輸出電流：0～600A（0-5V）

輸出電流：0～1000A

輸出電流：0～600A/1000A

CT/PT角差測量精度：±4min；分辨率：0.1min

CT/PT比差測量精度：≤0.05%；分辨率：0.1

CT變比測量范圍：5-25000A/5A(5000A/1A)；精度：≤0.5%

PT變比測量范圍：1:10000；精度：≤0.5%

外形尺寸：380mm × 240mm × 260mm

外形尺寸：400mm × 250mm × 250mm

重量：≤22K g
