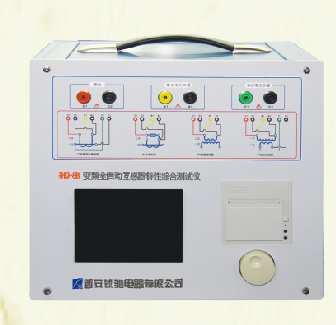

- 產品名稱：RHQ-8/8B 變頻全自動互感器特性綜合測試儀
- 產品描述：RHQ-8/8B型變頻全自動互感器（CT、PT或LH等）特性綜合測試儀集多項功能于一身，用于對保護類、測量類或TPY類互感器進行自動測試，滿足 GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等規程要求，適用于實驗室也適用于現場檢測。
產品詳情
主要功能特點
1.支持檢測CT和PT（保護類、測量類、TP 類）穩態和瞬時等參數。
包含CT（保護類、測量類、TP 類）：伏安特性曲線（勵磁特性）、自動給出拐點值、自動給出5%和10%的誤差曲線、變比測量、比差測量、相位測量（角差）、極性判斷、二次繞組電阻測量、二次實際負荷測量、鐵心退磁、剩磁系數(Kr)、二次時間常數(Ts)、勵磁電感（LU）、暫態面積系數（Ktd）、峰瞬誤差 （Er）等；
PT：伏安特性曲線（勵磁特性）、變比測量、極性判斷、二次繞組電阻測量、二次實際負荷測量、鐵心退磁、比差測量、相位測量（角差）等。
2.采用先進的變頻電源技術，勵磁電壓高達30KV。
3.無需外接其它輔助設備，單機即可完成所有檢測項目。
4.測試簡單方便，一鍵完成CT 直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT 其他各項測試都是采用同一種接線方式。
5.自帶微型快速打印機、可直接現場打印測試結果。
6.采用智能控制器，操作簡單。
7.大屏幕液晶，圖形化顯示接口。
8.按規程自動給出（勵磁）拐點值。
9.自動給出5%和10%誤差曲線。
10.支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告。
11.巧輕便＜10Kg，非常利于現場測試。
技術參數
|
項 目 |
RHQ-8 |
RHQ-8B |
|
|
工作電源 |
AC220V±10% ,50Hz |
AC220V±10%，50Hz |
|
|
設備輸出 |
0～220Vrms， 5Arms（20A峰值） |
0～100Vrms，12Arms，36A（峰值） |
|
|
勵磁測量精度 |
≤0.5% |
±0.2% |
|
|
二次繞組 電阻測量 |
范圍 |
0.1～300Ω |
0～300Ω |
|
精度 |
≤0.5% |
2%±2mΩ |
|
|
二次實際 負荷測量 |
范圍 |
5VA～1000VA |
0～300VA |
|
精度 |
≤0.5%±0.1VA |
2%±0.2VA |
|
|
相位測量 （角差） |
精度 |
±4min |
±5min |
|
分辨率 |
0.01min |
0.5min |
|
|
CT 變比測量 |
范圍 |
1～10000 |
1～30000 |
|
精度 |
≤0.05% |
±0.2% |
|
|
PT 變比測量 |
范圍 |
1～10000 |
1～10000 |
|
精度 |
≤0.5% |
±0.2% |
|
|
掉電存儲 |
3000組 |
2000組 |
|
|
尺寸、重量 |
410mm × 250mm × 300mm ， 重量：≤10Kg |
340 mm×300 mm×150mm 重量<9kg |
|
