結構及配置

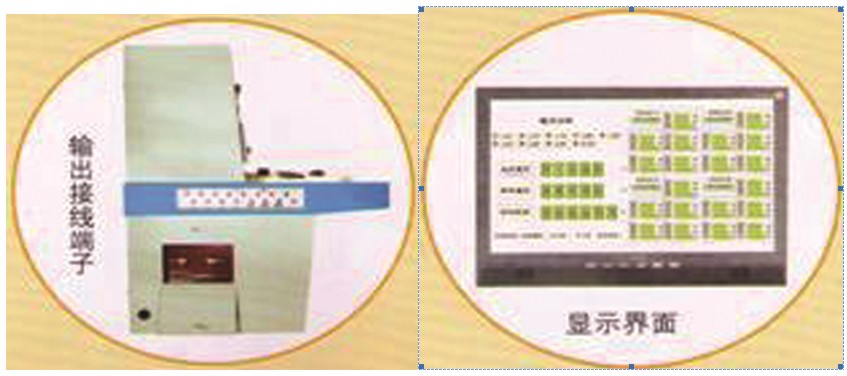

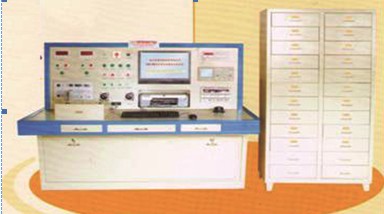

該實驗臺由二部分組成

1、主要試驗臺

配置耐壓儀、雙蹤示波器、信號發生器、大電流發生器、直流穩壓電源、PC機（配19#液晶彩顯、打印機、數據采集板）、數顯儀表、調壓器及控制按鈕

2、插件測試抽屜

配置20個抽屜，每一個抽屜可以設計組裝成一種綜保插件的專用測試抽屜，某一種綜保插件的專用測試抽屜，只能對該綜保插件進行測試，專用測試抽屜式根據用戶提供的型號專門設計的，數量也是以用戶需求而定。

（三）技術參數：

1、 工作電源電壓：交流380V±10%或220V±10%，電源最大容量小于20KVA。

2、 電子數顯儀器分別顯示電流，電壓和動作時間值。

3、 數顯表精度

電流表：四位，讀數x1%±10個字

電壓表：四位，讀數x1%±5個字

計時器：五位，分辨率10us

動作計時器：六位，分辨率1ms
