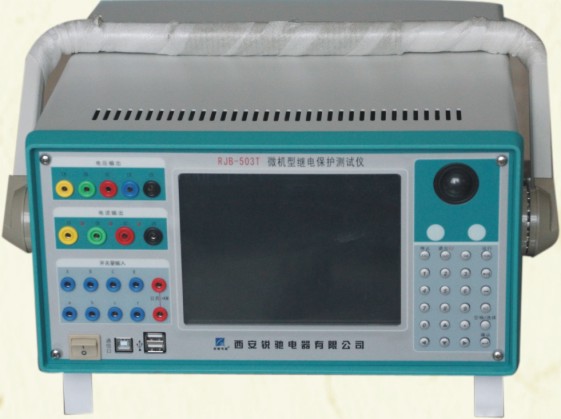

- 產品名稱：RJB-5系列微機型多功能繼電保護測試系統
- 產品描述：RJB-5系列采用一體化設計，內置高品質精巧工控機，電流并聯可達150A。既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差動保護和備自投裝置，試驗更加方便和完美。單機即可完成10KV～500KV變電站所有微機保護裝置的各種試驗。
產品詳情
功能特點：
1.單機獨立運行，內置高性能工控機，主頻300--600MHz，內存128M，8GCF卡，軟件在 Windows XP操作系統下運行。
2.國內同行業首先采用進口拉絲不銹鋼面板，不銹鋼鍵盤，同時采用觸摸式鼠標，克服了軌跡球鼠標操作不靈活、容易損壞的缺點，并選用8.4寸,分辨率為800×600的TFT真彩顯示屏,使得單機整體操作方便自如,經久耐用。
5.主控板采用DSP+FPGA結構,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,大大改善了波形的質量,提高了測試儀的精度。
6、功放采用高保真線性功放,既保證了小電流的精度,又保證了大電流的穩定。
7、采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。
8、可連接筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
9、具備GPS同步試驗功能。裝置可內置GPS同步卡（選配）通過RS232口與PC機相連，實現兩臺測試儀異地進行同步對調試驗。
10、配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
11、具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。
（三）技術參數：
|
型號 |
RJB-503T |
RJB-504T |
RJB-506T |
|
|
交流電流 |
三相，0-30A/相 |
三相，0-40A/相 |
六相，0-40A/相 |
|
|
交流電壓 |
四相，0-120V/相 |
四相，0-120V/相 |
六相，0-120V/相 |
|
|
直流電流 |
0-20A/相 |
|||
|
直流電壓 |
0-250V，100VA |
0-150V/相、相間0-300V，120VA |
||
|
輸出精度 |
＜0.5% |
＜0.2% |
＜0.2% |
|
|
帶負載能力 |
交流電流，max450VA；交流電壓，max100VA |
|||
|
總諧波畸變率THD% |
交流電流，<0.5% 交流電壓，<0.5% |
交流電流，＜0.2% 交流電壓，＜0.2% |
交流電流，＜0.2% 交流電壓，＜0.2% |
|
|
電流穩定度 |
＜0.5% |
＜0.1% |
＜0.1% |
|
|
電壓電流同步性 |
＜20us |
|||
|
合閘相位控制范圍及分辨率 |
0～360o，分辨率0.001o |
|||
|
移相范圍及分辨率 |
0～360o，分辨率0.001o |
|||
|
開關量 |
開入量4對，開出兩2對 |
開入量8對，開出兩4對 |
開入量8對，開出兩4對 |
|
|
時間測量范圍及分辨率 |
1.0～99.9ms，0.01ms；100～999ms，0.1ms； 1～9.99s，1ms；10～99.9s，0.01s |
|||
