RWB-60無線高壓變比測試儀

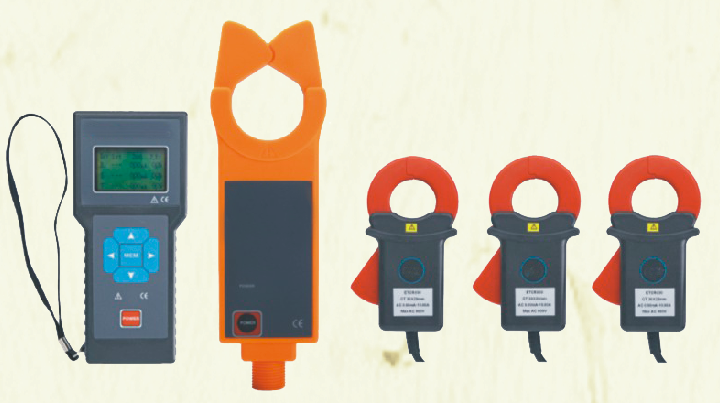

RWB-60S三通道無線高壓變比測試儀

60kV以下電流互感器、變壓器一二次回路的電流、變比、極性、相別、漏電流測試；變壓器兩側電流大小、變比測試

功能特點

電流互感器一二次回路的電流、變比、極性、相別、漏電流測試；變壓器兩側電流大小、變比測試

60KV以下三通道電流互感器、變壓器的初級、次級電流大小、變比、比差、相別(組別)、極性、相序、漏電流在線測量

電流鉗采用磁屏蔽及CT數字集成技術，抗干擾強，測試穩定

創新的自動插拔結構，通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線，安全省時快捷

采用無線傳輸方式，傳輸距離30m。能穿透墻壁等障礙

數據保持功能。數據存儲功能。數據上傳功能

技術參數

測量范圍：高壓檢測儀：0.1mA～1000A；  低壓電流鉗：0.01mA～10A

分 辨 力：高壓檢測儀：0.1mA；  低壓電流鉗：0.01mA

一次回路測試精度：        0.1mA～10.0A；  ±1%±3dgt  10.0A～49.9A；±2%±5dgt

（23℃±3℃，80%RH以下）  50.0A～199.9A；±3%±5dgt   200A～600A ；±4%±5dgt

601A～1000A:   ±5%±5dgt

二次回路測試精度：0.01mA～10A:  ±2%±3dgt

0.00mA～10A：  ±1%±5dgt(三通道同屏顯示)

變比:3種變比顯示:（一二次回路實測電流變比；以二次回路5A的折算變比；以變壓器10kV/380V的10kV-YY的折算變比），變比最大1：1千萬(1.0K7)

電    源：DC6V 堿性干電池LR03（1.5V AAA×4）連續工作約30小時

儀表質量：儀表總質量：3810g（含絕緣桿和電池）

儀表尺寸：主機：75mm×170mm×30mm；高壓電流鉗：76mm×255mm×31mm；低壓電流鉗：63mm×160mm×23mm

鉗口尺寸;高壓檢測儀：φ48mm；低壓電流鉗：25mm×30mm

絕緣桿尺寸:φ32mm，1m/節（5節標配），可加長。

采樣速率:2次/秒

傳輸方式:無線傳輸，直線傳輸距離約30m

數據存儲；3000組，具有數據保持、數據查閱、數據上傳、自動關機、欠壓提醒等功能
