RBX-4B變壓器繞組變形測試系統

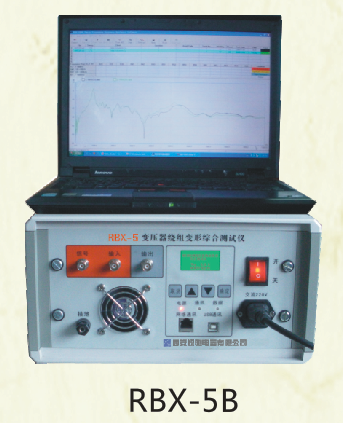

RBX-5變壓器繞組變形綜合測試系統

概述

用于測試6～500KV電壓等級各種變壓器，通過檢測變壓器各個繞組的幅頻響應特性，對檢測結果進行橫向縱向比較，自動診斷變壓器繞組的狀態

具有頻率響應法及低電壓短路阻抗法兩種測試方法對大中型變壓器的繞組進行測量、診斷，全面反映變壓器的繞組特性，為全國首款業界先進技術的產品。

功能特點

采用掃頻法對大中型變壓器的繞

組進行測量、診斷

采用掃頻法及低電壓短路阻抗法兩種測試方法對大中型變壓器的繞組進行測量、診斷

測試中僅需要拆除連接母線，不對變壓器進行吊罩、拆裝的情況下就完成所有測試

儀器采用整體式結構

所有的接插件具有容錯性，現場接線安全、簡單

儀器智能化程度高，使用方便，儀器設計有自適應濾波器，具有自動量程調節，自動采樣頻率調節等多種功能

儀器采用高速、高精度100MSPS 16BITS ADC轉換器，使儀器測試精準度高、測試穩定性、重復性好，基本測量精度均優于0.1%

配有專家診斷系統，可以自動診斷變壓器繞組的狀態

分析軟件功能強大，軟件、硬件指標滿足國標DL/T911-2004

window操作系統，10.4寸大屏幕彩色液晶觸摸屏，軟鍵盤字符輸入，可新建變壓器型號等相關參數的保存、刪除、設置、測試、分析操作

以筆記本電腦為平臺將頻率響應法和低電壓短路阻抗法兩種軟件融為一體，window操作系統，可新建變壓器型號等相關參數的保存、刪除、設置、測試、分析操作

三個獨立的電壓和三個獨立的電流輸入通道，測量通道采用16bit高度AD轉換器，所有通道同步采集，使功率計算精度有根本的保障，變壓器繞組變形測試儀（阻抗法）滿足所有變壓器的接線測量方式

符合國家電力行業標準：DL/T-1093-2008

測試精度高，電流、電壓等基本參數的測試精度都優于0.1%

系統穩定性，抗干擾能力強，系統采用軟件數字濾波、硬件抗混濾波抗干擾技術，使系統的測試穩定度及抗干擾能力都比同類儀器有很大的提高

所有測試通道完全隔離、獨立，自動調節量程范圍

所有輸入通道的外接PT、CT的變化可分別進行設定，當輸入電壓小于500V，電流小于50A時，可直接測量

技術參數

激勵信號源：儀器自帶一路標準正弦波激勵信號，信號輸出幅度可以軟件調節，最大幅度±10V，信號輸出阻抗為50Ω

采集通道：兩個采集通道，一個采集激勵信號，一個采集響應信號，用于計算傳遞函數：每通道最高采樣率為100Msps

采集通道量化精度：16位

采集通道最大靜態誤差：0.1%

采集通道輸入阻抗：1MΩ

掃頻測量范圍：1K～10MHz

掃描方式：采用線形分布的掃頻測量方式

掃描頻率精度：信號源輸出正弦信號的頻率精度不大于0.01%

掃頻測量頻點：1K－1MHz(默認)

電壓測量范圍：25～500V；精度：0.1%

電流測量范圍：0.5～50A；精度：0.1%

頻率測量范圍：45～75Hz；精度：0.1%

無功功率測量范圍：0.2≥Cosφ≥0.5精度：0.5%

有功功率測量范圍：0.5>Cosφ≥1.0；精度：0.2%

短路阻抗測量范圍：0～100%；精度：0.1%

工作環境溫度：－10℃ ～ 40℃，濕度：≤90%

外形尺寸：350mm × 250mm × 140mm ，  重量：≤3Kg
