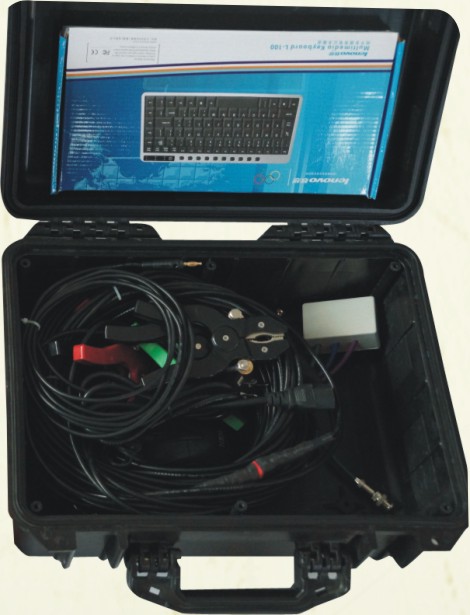

二、功能特點

1.采用掃頻法對大中型變壓器的繞組進行測量、診斷。

2.測試中僅需要拆除連接母線，不對變壓器進行吊罩、拆裝就可完成所有測試。

3.儀器采用整體式一體化結構，內置工控機，無需配置筆記本電腦。

4.所有的接插件具有容錯性，現場接線安全、簡單。

5.儀器智能化程度高，使用方便，儀器設計有自適應濾波器，具有自動量程調節，自動采樣頻率調節等多種功能。

6.儀器采用高速、高精度100MSPS 16BITS ADC轉換器，使儀器測試精準度高、測試穩定性、重復性好，基本測量精度均優于0.1%。

7.配有專家診斷系統，可以自動診斷變壓器繞組的狀態。

8.分析軟件功能強大，軟件、硬件指標滿足國標DL/T911-2004。

9.window操作系統，10.4寸大屏幕彩色液晶觸摸屏，軟鍵盤字符輸入，可新建變壓器型號等相關參數的保存、刪除、設置、測試、分析操作。

三、技術參數：

1.激勵信號源：儀器自帶一路標準正弦波激勵信號，信號輸出幅度可以軟件調節，最大幅度±10V，信號輸出阻抗為50Ω。

2.兩個高速并行AD轉換通道：每通道最高采樣率為100Msps

3.采集通道量化精度：16位

4.采集通道最大靜態誤差：0.1%

5.采集通道輸入阻抗：1MΩ

6.掃頻測量范圍：1K－10MHz

7.掃描方式：采用線形分布的掃頻測量方式

8.掃描頻率精度：信號源輸出正弦信號的頻率精度不大于0.01%

9.掃頻測量頻點：1K－1MHz(默認) ，最高可達40000點

10、測量時間：小于30秒

11、動態范圍：＞150dB

12、相位精度：＜0.5°

13、主機重量：1Kg
