RKG-8高壓斷路器機械特性智能分析儀

RKG-8A高壓斷路器機械特性智能分析儀

概述

可測試各種國產（進口）真空、六氟化硫、少油、石墨觸頭高壓斷路器，負荷開關、GIS接地刀閘開關、接觸器、繼電器、空氣開關等開關的機械特性參數(時間、同期、彈跳、行程、速度、操作電壓、電流、反彈、主端口與輔助開關的配合時間、機械操作等各項數據及波形)，精確的分析計算功能，可靈活定義開關的速度，大容量數據存儲直接存在硬盤，并可進行數據導入導出，方便查看，打印。儀器自帶內部可調直流電源，可進行合閘、分閘、重合閘測試，也可進行低電壓動作試驗。

功能特點:可以測試高低壓開關觸指壓力、開關夾緊力壓力（選配）

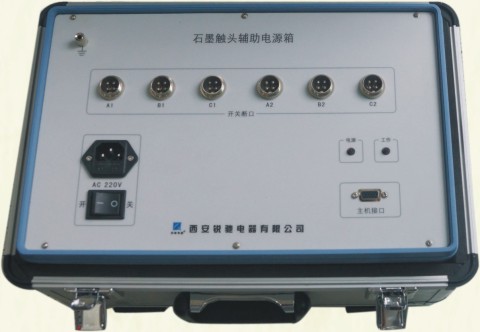

石墨觸頭：3路石墨觸頭測試功能

石墨觸頭：6路石墨觸頭測試功能

3個斷口的動態電阻波形

內置10～265V/20A直流操作電源，內置面板式熱敏打印機

抗干擾能力強，適應500kV以上變電站，立式機箱結構，重量輕、攜帶方便

內置嵌入式PC-104工控機，高速同步數據采樣，速度快，存儲容量大

液晶電子對比度調節，斷電記憶

中文菜單式操作界面，圖形和文本顯示結果，便捷的速度分析功能

T9輸入法，可輸入數字、字母、漢字及各種符號

主機存儲容量1G，可存儲上萬組測試數據

具有外接U盤存儲功能，存儲更多數據，U盤數據同步功能，便捷的數據交換，也可直接打開U盤上的數據文件

樹形存儲結構，按站名、線路號、測試類別存儲，數據查詢方便

配有Windows版《OBA數據管理軟件》，具備USB和RS232聯機功能

PC聯機模式下可完成數據導入或現場測試，完善的PC數據管理分析功能

用戶可現場編輯、添加、刪除斷路器速度定義；亦可使用PC聯機實現斷路器速度定義的上傳和下載。

靈活的低跳模式：1.手動調壓合分；2.自動調壓低跳；3.額定百分比低跳

開關機械壽命測試功能，可預置開關的動作次數和間隔時間自動進行機械壽命測試，并實時打印動作過程和次數。壽命測試可達到10000次

時間：12個斷口的固有分、合閘時間，同相同期、相間同期

過渡電阻：6路過渡電阻測試，投切電阻、時間測試

重合閘:每斷口的合－分時間(金短時間)，分－合時間(無電流間隔時間)，分－  合－分時間，一分時間，一合時間，二分時間

速度：剛分、剛合速度，最大速度；時間－行程特性曲線；重合閘一分速度，一合速度，二分速度

電流：分、合閘線圈的分、合閘電流值、電流波形圖

觸發方式：內觸發，外觸發，傳感器觸發。電流和斷口觸發

彈跳；每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形

行程：總行程，開距，超行程，反彈幅值

動作電壓：機內提供DC10～265V／20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值

傳感器：配備萬能傳感器、直線傳感器、旋轉傳感器。預留激光傳感器接口

技術參數:壓力測量范圍：10-2500N；分辨率：0.1N；測量精度：0.5％±1N

內置工控機：主頻600MHz

時間采樣范圍：0.1～16000ms；分辨率：0.1ms；測量精度：0.1% ± 0.1ms

過渡電阻采樣通道：6路；量程：30Ω～10000Ω；電阻分辨率：1Ω；時間分辨率：0.1ms

電流分辨率： 0.01A；測量精度： 0.5%±0.01A

行程測試范圍： 0.1～1000.0mm；分辨率：0.2mm（大于400mm）0.1mm（小于400mm）；測量精度：0.5%±0.1mm

速度測試范圍：＜25m/s分辨率：0.01m/s；測量精度:0.5% ± 0.01m/s

采樣速率：10kHz/s

存儲方式：U盤存儲、本機存儲1G

工作電源：AC220V±10%；頻率：50±1Hz

使用環境：溫濕度：-10℃～50℃；≤85%RH

外形尺寸：350mm×230mm×200mm

主機重量：10kg
