基本原理

    根據絕緣子周圍電場沿絕緣子縱向分布情況判斷絕緣子是否有缺陷。當合成絕緣子含有導通性缺陷時或存在零值絕緣子時，電場分布將發生畸變。因此，通過與無缺陷時的標準電場分布曲線相比較，可以發現合成絕緣子的缺陷或零值絕緣子。

儀器構成

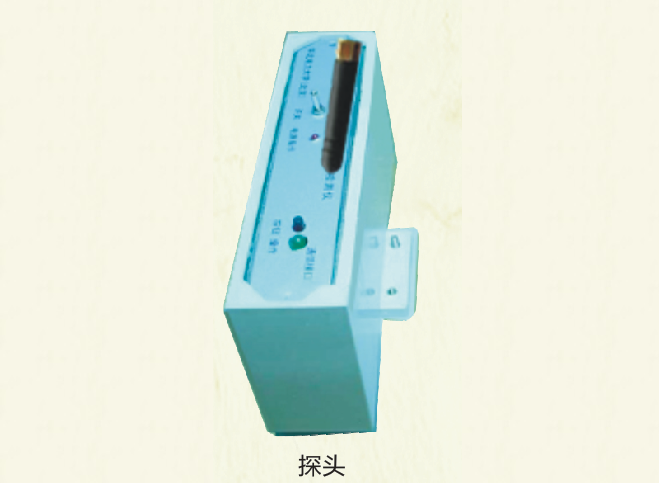

   儀器由電場測量探頭、托架和連接柄組成。電場測量探頭是一個長方形金屬盒，內裝電路，用來測量并存儲電場數據。托架用絕緣材料制成，用以安放電場探頭和連接柄。連接柄為金屬件，用螺釘固定在托架的中部，用以連接帶電操作絕緣桿。

  主要指標

     1、存儲容量： 15000 個瓷質絕緣子或復合絕緣子傘裙。

     2、適用范圍： 110kV 及以上電壓等級的各種直流絕緣子（大傘裙間 距應與檢測儀托架長度相配合。

     3、靈敏度：

          合成絕緣子無均壓環時： 高壓端導通性缺陷 7cm； 中部缺陷導通性 15cm；

          合成絕緣子有均壓環時： 高壓端導通性缺陷 15cm； 中部導通缺陷性 15cm；

          瓷質絕緣子：一片零值。

     4、滑動速度： 最大值：10cm/s； 最小值：0.5cm/s。

     5、溫度范圍： 6℃～60℃。

     6、濕度范圍： 相對濕度小于 80％。

     7、電源： 9V 電池。

     8、用電量： 新 9V 電池可連續供電 8 小時。

     9、數據保存： 數據可在電場探頭中保存 10 年。

     10、重量： 電場探頭約重 0.5Kg。

     11、體積： 電場探頭約 13.2cm×6.2cm×2.8cm。
