主要特點:

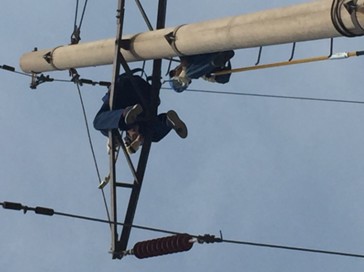

     1  帶電噴水裝置

利用HC分級法進行復合絕緣子憎水性帶電檢測的關鍵技術之一就是帶電噴水。

（1）裝置采用了無線自控技術和微型電泵驅動等技術，自動化程度高。

（2）裝置采用模塊化結構，由四部分組成：①無線信號發射部分、②空心絕緣操作桿、③無線信號接收和微型電泵控制部分、④微型電泵驅動噴水部分。各部分拆裝、更換方便。裝置結構緊湊，重量輕，便于攜帶和操作，適合現場使用。

（3）空心絕緣操作桿的材料為玻璃纖維增強環氧樹脂基復合材料，標配長度為2m。

（4）無線信號接收和微型電泵控制部分由嵌于空心絕緣操作桿前端內的無線信號接收頭、可充電電源、無線信號接收和微型電泵控制器三部分構成。無線信號接收頭通過導線與無線信號接收和微型電泵控制器相連?？沙潆婋娫礊?/span>3000mAh鋰電池，可保證裝置噴水2小時，能滿足現場長時間測量要求。

（5）電動噴水部分是由微型電泵、水壺以及可旋轉噴頭構成?？尚D(zhuǎn)噴頭通過連接附件與微型電泵腔連接，連接附件通過水管與微型電泵連接實現向可旋轉噴頭供水。可旋轉噴頭經特殊工藝制備，可任意調節噴水角度，可噴射實心圓椎體水霧，從而可以保證待測試樣表面各部分均勻受水。

2  絕緣子噴水圖像拍攝裝置

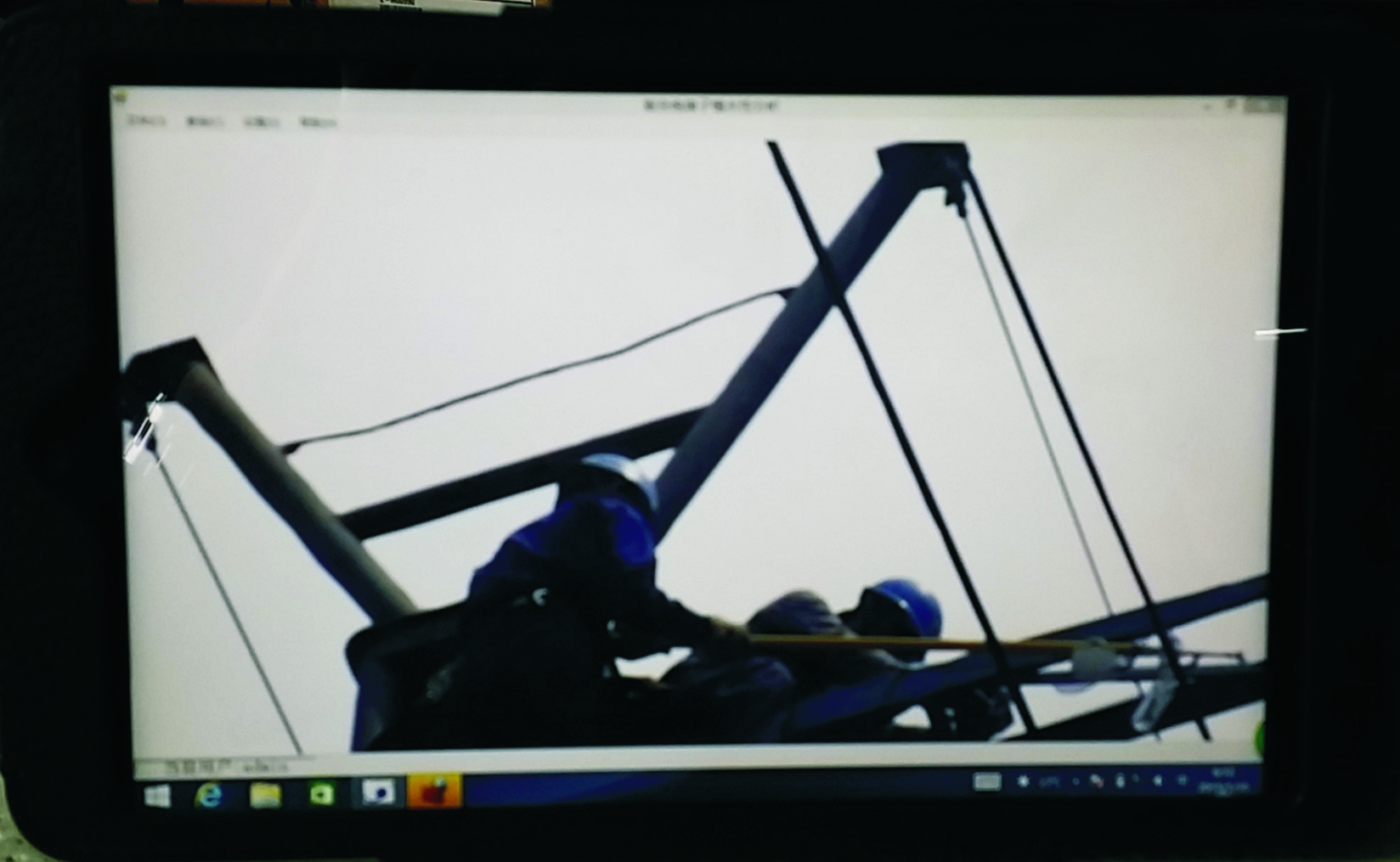

噴水圖像的拍攝裝置采用具有高像素、高光學變焦性能、高存儲量、定焦速度快、曝光速度快、防抖動性能優異及具有靜像拍攝功能的微型數碼攝像機。本裝置選用微型數碼攝像機，其基本參數為：質量440g、焦距5.1-51mm、10倍光學變焦、靜像拍攝時330萬有效像素。

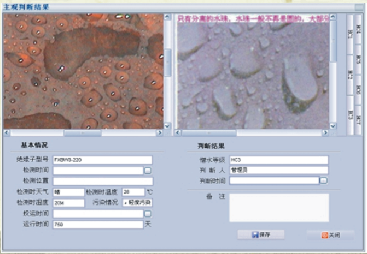

3  憎水性后臺分析軟件

裝置通過憎水性分析軟件來分析運行復合絕緣子的憎水性狀態。本軟件的核心功能為憎水性等級判斷，由客觀判斷和主觀判斷兩部分組成。
