RBRS-2

RBRS-3

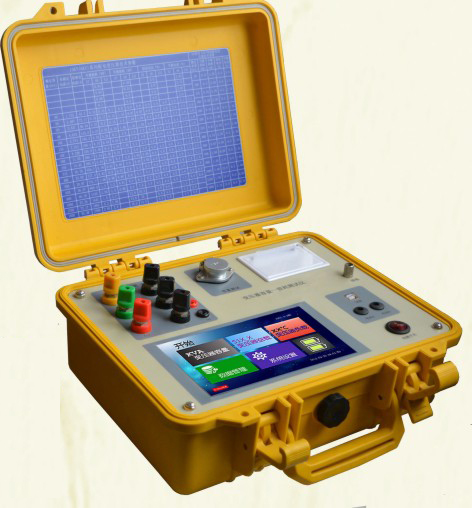

變壓器特性容量測試儀是我公司研發人員專門針對不良電力用戶偷逃基本電費、私自增容問題而研發設計的，是專門用于變壓器容量、特性參數測量的高精密儀器。該儀器為有源變壓器容量特性測試儀+變壓器特性參數測試儀。可對多種變壓器的容量、型式、空載電流、空載損耗、負載損耗、阻抗電壓等一系列工頻參數進行精密的測量。

功能特點

可現場測量多種配變、電變變壓器容量，變壓器型號判別囊括了S7、S9、S11、S13、S15等國標參數，無需另配電源

可對10KV和35KV等級的標準和非標準的配電變壓器進行容量測試，容量測試范圍為10～100000KVA。其中非標變壓器包括：電爐變壓器、中頻變壓器、整流變壓器等

結合外配電源以及調壓、升壓、升流等設備，進行各種變壓器的空載試驗和負載試驗；測試數據包括：空載電流百分比、空載損耗、阻抗電壓、負載損耗等

變壓器特性測量中，電壓最大量程可達750V，電流最大量程達100A，且內部配有保護電路。測量時不用切換檔位，，也不用擔心因檔位選錯而燒壞儀器

變壓器特性測試時，電壓、電流量程均可以靈活的進行擴展，只需簡單的通過外接電壓互感器、電流互感器即可，加寬了儀器的測試范圍

根據測試結果中的空載、負載損耗，可自動推定三相油浸式配變、電變變壓器的性能水平，供工作人員現場參考

儀器內可提供三相精密50Hz正弦波交流測試電源，在測量變壓器容量及變壓器負載損耗時不需要外接三相測試電源及調壓器、升流器等輔助設備

7寸全觸摸大屏幕高亮度彩色液晶顯示，寬溫度、亮度可調節，具有數據存儲和查閱功能，測試結果可打印

內置充電電池，充電一次可連續測量100臺套以上的變壓器

內置鋰電池，充電一次可連續測量200臺套以上的變壓器；帶有剩余電量指示功能

可對作為電參量測試儀使用，用于對電力系統各種電參量進行精密測量，包括：三相電壓、電流、相位、功率、功率因數、波形畸變率等，另外還可測量外部電源六路信號的2-62次諧波、波形

技術參數

內置電源輸出范圍：    電壓：0～10V； 電流：0～10A

特性測試電源輸入范圍：電壓：0～750V；電流：0～100A

測試精確度：電壓、電流：±0.2%；

           功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）

負載損耗量程范圍：0.05≤CosΦ≤1，精度：±0.5%

空載損耗量程范圍：0.2≤CosΦ≤1，  精度：±0.5%；

                 0.05≤CosΦ＜0.2，精度：±1%

充電器電源要求：AC160V～265V

體積：320mm×240mm×130mm；重量：3㎏
