RBB-2全自動變比組別極性綜合測試儀

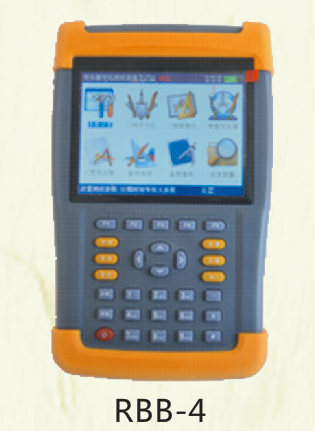

RBB-4 手持式變比組別極性測試儀

功能特點

全自動變比測量功能，無需設置任何參數即可自動完成三相變比、繞組接線方式和組別標號的測量，輕松操作，一按即可

三相測試，單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象

可自動測量、三相連續測量、單相測量變壓器變壓比，并可計算變比誤差

既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、相角值、誤差、分接位置、分接值等參數，可自動識別組號

可測量Y/y、Y/d、D/y、D/d、ZN/y、ZN/d等各種聯結組別的變壓器

相角測量功能，準確測量高、低壓側之間的相位角，可以對非整點的變壓器進行變比和角度的測量

可測量高低壓側繞組接線方式和組別標號，尤其適用于未知組別變壓器測量。

六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的看出變壓器連接組別情況。

完善的保護功能，具有定量輸出過載保護及過電壓保護

盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。完全可以對沒有銘牌的變壓器進行變比和組號的測量

在激磁電流較大時可自動降低輸出電壓，以適應低額定電壓和大激磁電流的變壓器。

分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。

自動跟蹤測量有載開關分接位置，無需重復輸入?yún)?shù)

同時具有匝數比測量和運行電壓變比測量兩種功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值

體積小，重量輕，測量準確，速度快

可存儲或打印全部測量結果，本儀器內置不掉電存儲器和微型打印機，可長期保存測量數據并可隨時查閱和打印，不掉電日歷，時鐘功能

本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1%，不受工作電源質量的影響

具有RS-232接口，可以和計算機通訊,增強數據統計管理功能

采用5.6寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩

技術參數

變比測量范圍： 1～10000

變比測量范圍：0.8～10000。

變比測量精度：0.1%（1～1000）

0.2% (1000～10000)

變比測量精度  0.1%（0.8－3000）

0.2%（3000－10000）

高壓側電壓的測量精度：0.05%

低壓側電壓的測量精度：0.1%

測試電壓：   AC20Ｖ～220Ｖ

相角測量精度：0.1°

工作電源： AC220V±10%

內部具備高容量鋰離子充電電池，一次充滿可以連續現場進行800次以上的測量

體積： 380×260×160mm   6Kg

體積：110×40×160mm   3Kg
