RKG-2高壓斷路器機械特性測試儀

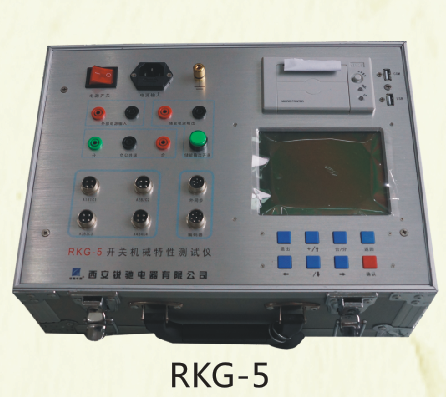

RKG-5高壓斷路器機械特性測試儀

概述

主要為中低壓真空斷路器設計制造, 適用于各種電壓等級真空斷路器的機械特性測試

適用于多油、少油、真空、SF6、負荷開關、GIS等國內外各種電壓等級高壓斷路器的機械特性測試，也可進行斷路器的低電壓試驗和重合閘試驗

功能特點

自動判別操作類型（單合或單分）

內置操作電源，也可外接電源

動作一次就可獲得相應操作的所有測量數據

可自動識別斷口合、分閘狀態，并根據參考斷口狀態提示相對應的合、分操作

漢字顯示各種顯示故障：包括接線出錯、拒合和拒分等信息

可檢測并提示12個斷口的連接狀態，方便用戶檢查接線

開關動作的控制方式多樣：內部控制，外部控制和手動合分

時間測量為3～12個獨立計時通道

LED指示各觸點分合情況，清楚直觀

機內帶大容量的閃存儲器(可存儲30組測試結果)，和實時時鐘便于查看文件測試日期

單合、單分測試功能：斷口合、分閘先后順序；合閘觸頭彈跳時間；合閘、分閘平均速度；三相不同期

windows菜單界面，320×240晶屏幕顯示，高級灰屏，對比度可調，人性化菜單式界面，操作簡便

合分測試功能：A、B、C三相分、合閘時間；斷口分閘先后順序；分閘時間；

分閘平均速度；金屬短接時間

儀器具有強大的圖形分析功能，可查看任意兩點間的時間（電流）與行程

壽命測試功能：設置分合時間及分合次數后，通過檢測是否出現拒分、拒合、誤分、誤合現象來判斷開關性能

自動識別外同步和內同步測試模式（接外同步線為外同步，反之為內同步）

中英文切換功能，可以在英文界面下進行所有測試操作，操作結果英文顯示

有COM及USB接口，具備超大容量存儲空間，連接USB可存儲280組測試數據。

可通過面板操作預置開關的分合狀態（按鍵“分／合”），但不測試數據

直接控制開關合/分動作，并快速準確地顯示測量結果，

在各個階段明確地指示開關各觸點，包括分閘位置觸點的分合情況

可打印各項測試數據和時間-行程（斷口）特性曲線圖、時間-電流特性曲線圖。

在測試前可人工手動設置開距

體積與重量屬國內最小最輕

技術參數

合閘電壓：≌  48～300V

時間測量范圍：內同步：3s外同步：1s～；分辨率：0.1ms；精度：0.05%讀數±0.1ms

分閘電壓：≌  48～300V

電流測量范圍：0～20A；分辨率：25mA；精度：±100 mA

合（分）閘時間：0～999.9ms

行程測量范圍：0～900mm；分辨率：0.1mm；精度：0.01%

觸頭彈跳：0～99.9ms

速度測量范圍：0～20m/s；分辨率：0.01m/s；精度：1%讀數±0.1m/s

平均速度：0～99.99m/S

觸點時間測量：12路

開距：0～999.99mm

采樣頻率：  10KHz

操作電源：20A  (30V-270V)

打印機：高速熱敏打印機

電源:AC  220V+10%   50HZ；功耗: <15W

使用條件：溫度０～４０℃；濕度＜８０％

外形尺寸：370×260×140mm

外形尺寸：380×280×140mm

主機重量：5KG

主機重量：7KG
